Steuergerät hydroOne 800 ohne Display und 10DI, 12TO und 2AI

Steuergerät hydroOne 800 ohne Display und 10DI, 12TO und 2AI

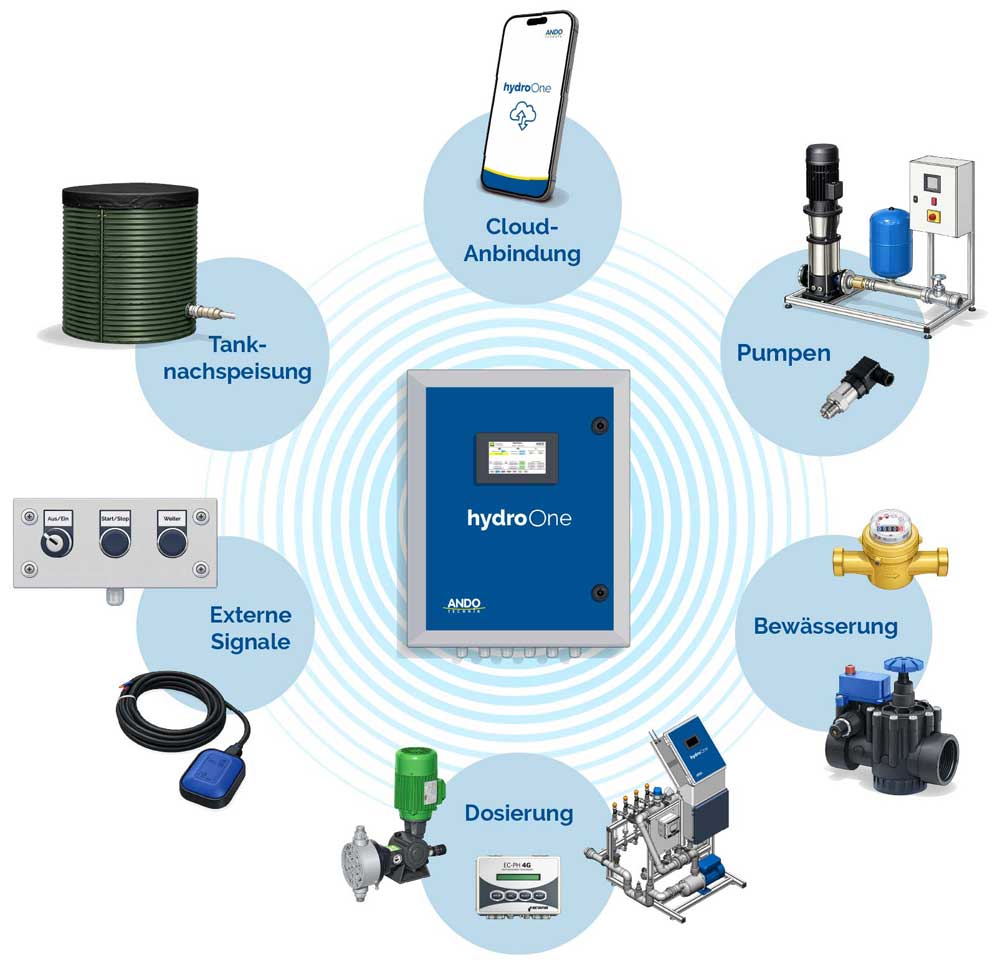

hydroOne ist das intelligente System für moderne Wasser- und Bewässerungsanlagen. Es vereint Pumpensteuerung, Bewässerung, Dosierung, Wassermanagement, Messwerterfassung, Durchflussüberwachung und Alarmverwaltung in einer gemeinsamen Plattform. Dadurch können auch komplexe Anlagen übersichtlich bedient, effizient betrieben und flexibel an wechselnde Anforderungen angepasst werden.

Ob Druckerhöhungsanlage, Niveauhaltung, Wasserverschneidung, automatische Bewässerung oder mengenproportionale / geregelte Dosierung: hydroOne verbindet die einzelnen Funktionen zu einem intelligenten Gesamtsystem. Pumpen, Ventile, Wasserzähler, Sensoren und Dosiereinheiten arbeiten nicht getrennt voneinander, sondern werden zentral und ganzheitlich koordiniert. So kann das System den aktuellen Bedarf erfassen, Prozesse effizient steuern und wichtige Betriebszustände zuverlässig überwachen.

Die Bedienung erfolgt über ein einheitliches Konzept mit klarer Struktur und übersichtlicher Darstellung aller relevanten Informationen. Individuelle Bezeichnungen erleichtern die intuitive Bedienung der Anlage. Über die optionale Cloud-Anbindung wird hydroOne zur vernetzten Steuerungsplattform: Prozessdaten werden automatisch aufgezeichnet, wichtige Meldungen zuverlässig weitergeleitet und die gesamte Anlage kann jederzeit aus der Ferne überwacht und bedient werden.

hydroOne ist die smarte und flexible Lösung für alle, die ihre Wassertechnik nicht nur steuern, sondern zentral überwachen, auswerten und optimieren möchten – vor Ort und bei Bedarf weltweit.

Abhängig von Ihren Anforderungen belegen Sie die Ein- und Ausgänge mit den Funktionen der Software. Über das integrierte Bussystem können Sie die Frequenzumrichter von Wasserpumpen und Dosierpumpen direkt steuern und deren Betriebszustände visualisieren. Mit dem umfangreichen Zubehör (z.B. Pegelsonden, Drucksensoren, EC- und pH Messgeräte) lösen Sie auch komplexe Steuerungsaufgaben und Regelungen einfach und schnell!

Die nachfolgende Beschreibung der Funktionsmodule stellt eine Gesammtübersicht dar. Die volständige Nutzbarkeit der Software Ausstattung ist von den unter Hardwareeigenschaften beschriebenen Ein- und Ausgängen begrenzt.

Hardwareeigenschaften dieser Ausführung:

• Polycarbonat-Gehäuse 400x300x150mm (HxBxT)
• Touchpanel in der Tür montiert
• Spannungsversorgung 230V/50Hz
• Gesamtausgangleistung max. 50W (4A @ 24VDC)
• 10x Digitaler Eingang (für potentialfreie Kontakte)
• 12x Digitaler Ausgang (Transistor) 24VDC / max. 500mA pro Ausgang
• 2x Analogeingang (0/4-20mA)
• Schutzklasse IP54
• diese Hardwareeigenschaften begrenzen die Nutzungsmöglichkeiten der oben beschriebenen Softwarekapazitäten

Cloud-Eigenschaften (optional):

• Aufzeichnung/Speicherung wichtiger Prozessdaten bis zu 1 Jahr
• Alarmmeldungen per SMS / Mail / Push-Benachrichtigung
• Remote Access direkt auf die Steuerung via Browser und / oder App
• Möglichkeit zur Online-Inbetriebnahme / Online-Service
• Softwareupdates "Over the Air" möglich

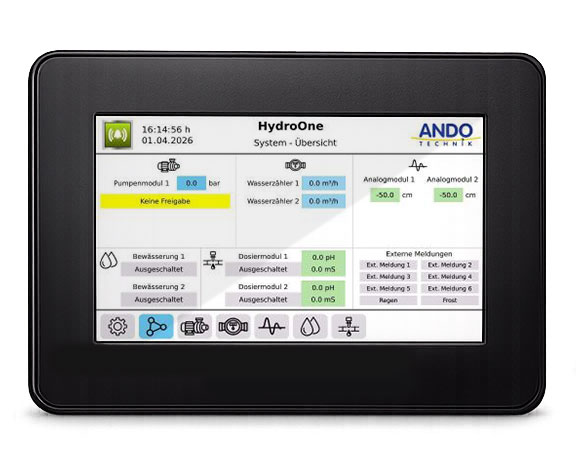

Gesamtsystem:

• Auswertung von bis zu 6 externen Signalen/Meldungen (NO/NC), z.B. für externe Störungen, die den Modulen frei zugewiesen werden können
• externe Meldungen Regen und Frost konfigurierbar
• Netzwerkeinstellungen konfigurierbar (Ethernet, DHCP)
• Meldungs- und Fehlerspeicher
• Passwortschutz der Konfiguration

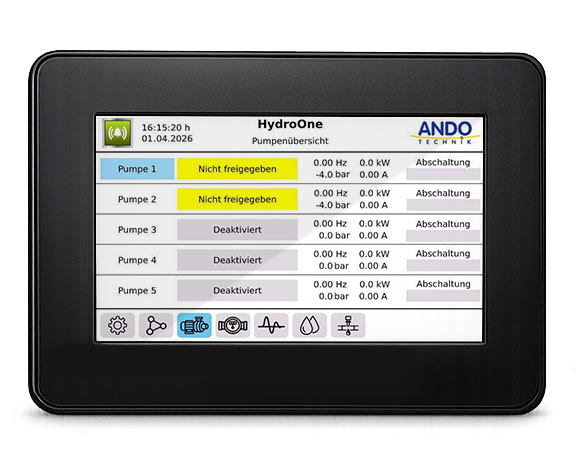

Pumpenmodule:

• bis zu 5 Pumpen in bis zu 2 unabhängigen Modulen
• Drehzahlregelung auf konstante Sollwerte über Frequenzumrichter (HydroOne eco Serie, nicht enthalten)
• Digitaleingang für Freigabe / externer Start
• automatische Nullmengenabschaltung
• automatischer Trockenlaufschutz

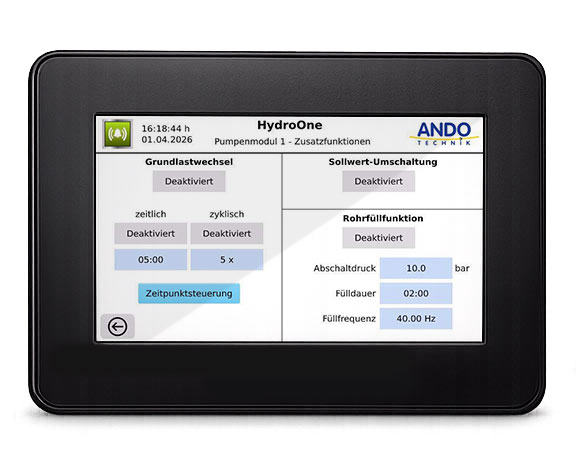

• Rohrfüllfunktion zur sicheren Befüllen leerer Rohrsysteme
• Solldruckumschaltung über Digitaleingang
• einstellbare MIN/MAX Alarme
• Anschlussmöglichkeiten von Gebern für Wassermangel
• einstellbarer Grundlastwechsel
• Überwachung maximale Pumpenlaufzeit und Anzahl Starts pro Stunde
• Betrieb automatisch/autark oder in Kombination mit dem Bewässerungsmodul
• Betriebsstundenzähler für Pumpenmodule und Pumpen
• Energiemengenzähler für Pumpenmodule und Pumpen
• mit Cloud: Aufzeichnung der Soll- und Istwerte sowie Energiemengenzähler alle 5 min für bis zu ein Jahr

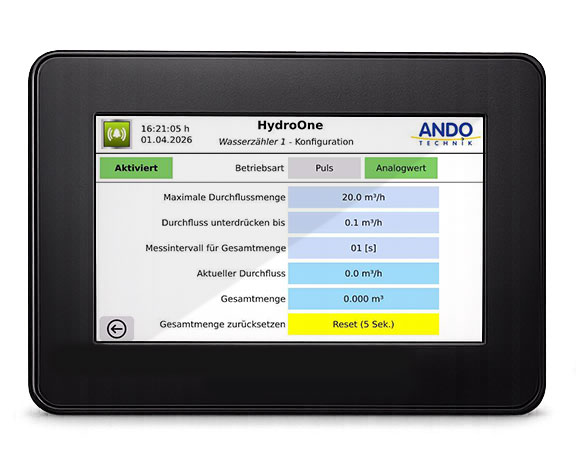

Wasserzähler:

• bis zu 8 Wasserzähler gleichzeitig
• Betriebsart Kontaktwasserzähler oder analoger Durchflussmesser auswählbar
• Speicherung der Gesamt-Wassermengen
• Anzeige der aktuellen Durchflussmessung
• mit Cloud: Aufzeichnung der Gesamtmengen alle 5 min für bis zu ein Jahr

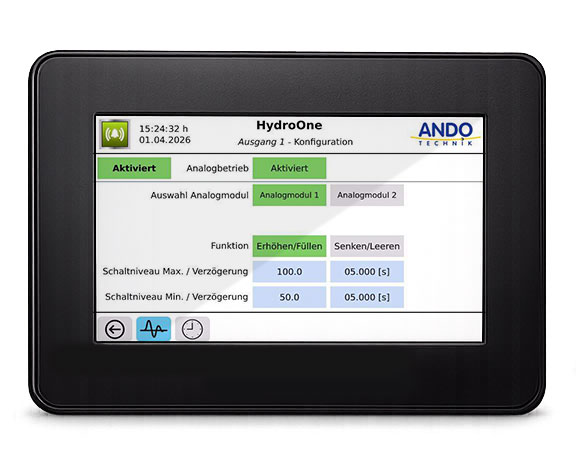

Analogmodule für universelle Steuerungsaufgaben:

• die Signale der Sensoren (z.B. Druck, Füllstand, Feuchte usw.) werden ausgewertet und können durch die Eingabe von Schaltschwellen verschiedene Steuerungsaufgaben erfüllen. Typische Anwendungen sind z.B. Niveauabsenkung, Tanknachspeisung, Behälterüberwachung
• Auswertung von bis zu 4 Analogwerten (4-20mA)
• MIN/MAX Alarmniveaus definierbar
• 12 Ausgänge zur freien Zuweisung auf die Analogmodule (z.B. Schalten von Ausgängen in Abhängigkeit der Analogwerte für Tanknachspeisung)
• Ausgänge können zusätzliche über Zeitsteuerung (Wochentage, 4 Startzeiten, Laufzeit) angesteuert werden (z.B. für Zwangsanlauf)
• Betriebsstundenzähler für Aktoren
• jedes Analogmodul kann in Kombination mit 2 Ausgängen und 2 Wasserzählern als Verschneidungssteuerung (MIX-Steuerung) zur Tanknachspeisung konfiguriert werden
• mit Cloud: Aufzeichnung der Analogwerte alle 5 min für bis zu ein Jahr

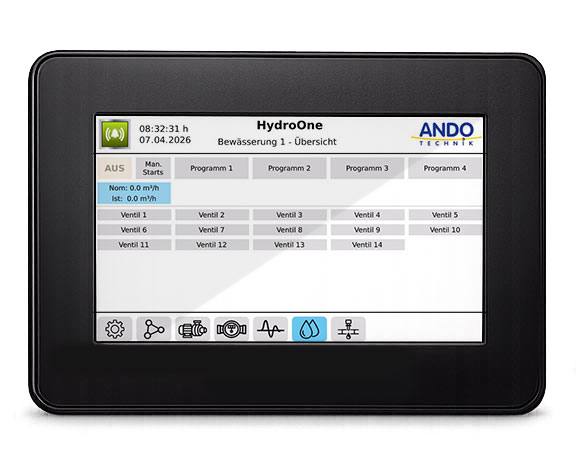

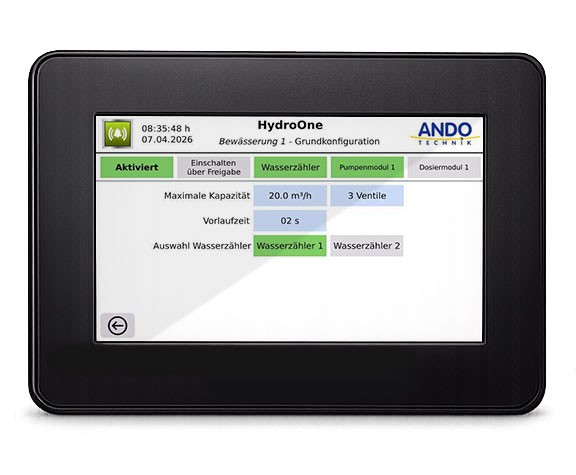

Bewässerungsmodul:

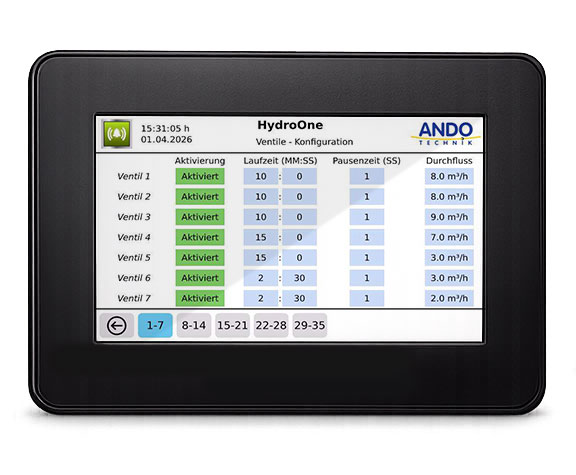

• zwei unabhängige Bewässerungsmodule (Mainlines) mit jeweils bis zu 35 Ventilen steuerbar
• bis is zu 8 Bewässerungsprogramme je Modul
• verschiedene Betriebsmodi für Programme: Feste Startzeiten, Impulsbewässerung, Digitaleingänge, Analogwertabhängig
• ein Programm für manuelle Anforderungen von Ventilen (z.B. per Taster oder über Touchpanel)
• ein Programm für Frostschutzberegnung
• Handbetrieb der Ventile möglich
• Kopplung an Pumpenmodul möglich, dann folgende Funktionen:
  • Sollwertvorgabe Druck je Programm
  • Start/Stop der Pumpen mit Bewässerung
  • Füllen der Rohre vor Ventilöffnung zur Schonung der hydr. Anlage
  • Stop der Bewässerung bei Fehler im Pumpenmodul
• Kopplung an Dosiermodul möglich, dann folgende Funktionen:
  • Start eines Dosiermoduls mit der Bewässerung
  • Vorgabe des Dosierrezepts über das Bewässerungsprogramm

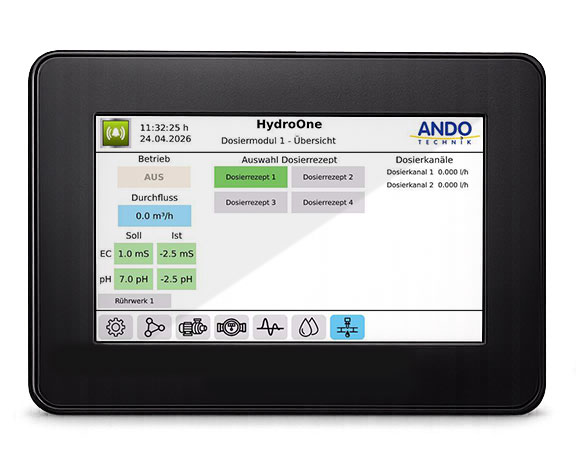

Dosiermodule:

• zwei unabhängige Dosiermodule (Mainlines) mit jeweils bis zu 9 Dosierkanälen steuerbar
• Dosierkanal kann als Digitalausgang (Pulsbetrieb) oder Analogausgang konfiguriert werden
• je Dosiermodul bis zu 9 Düngerrezepte konfigurierbar
• EC- und pH-Wert Regelung auf Sollwerte aus Dosierrezepten
• Betrieb manuell/autark oder in Kombination mit Bewässerung

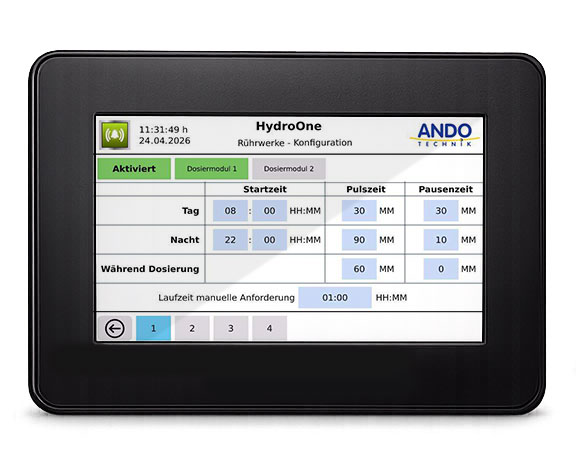

• Ansteuerung von Rührwerken
