Welche Pumpensteuerung passt zu meiner Anwendung?

Vom Steuerungstyp zur passenden Anwendung

Im Beitrag „Welche Arten von Pumpensteuerungen gibt es?“ wurden Direktstart, Softstart und Frequenzumrichter grundsätzlich eingeordnet. Die wichtigere Frage in der Praxis lautet aber meistens: Welche dieser Lösungen passt zu meiner konkreten Anlage? Die Antwort hängt nicht nur von der Pumpe selbst ab. Entscheidend ist, wie die Anlage betrieben wird. Läuft die Pumpe immer unter ähnlichen Bedingungen? Gibt es nur einen festen Arbeitspunkt? Muss der Anlaufstrom reduziert werden? Oder verändert sich die Wasserabnahme so stark, dass eine Regelung erforderlich ist? Eine Pumpensteuerung sollte deshalb immer vom Betriebsfall aus gedacht werden. Nicht jede Pumpe braucht eine aufwendige Regelung. Umgekehrt kann eine zu einfache Steuerung später zu unruhigem Betrieb, Druckschwankungen oder unnötigem Energieverbrauch führen.

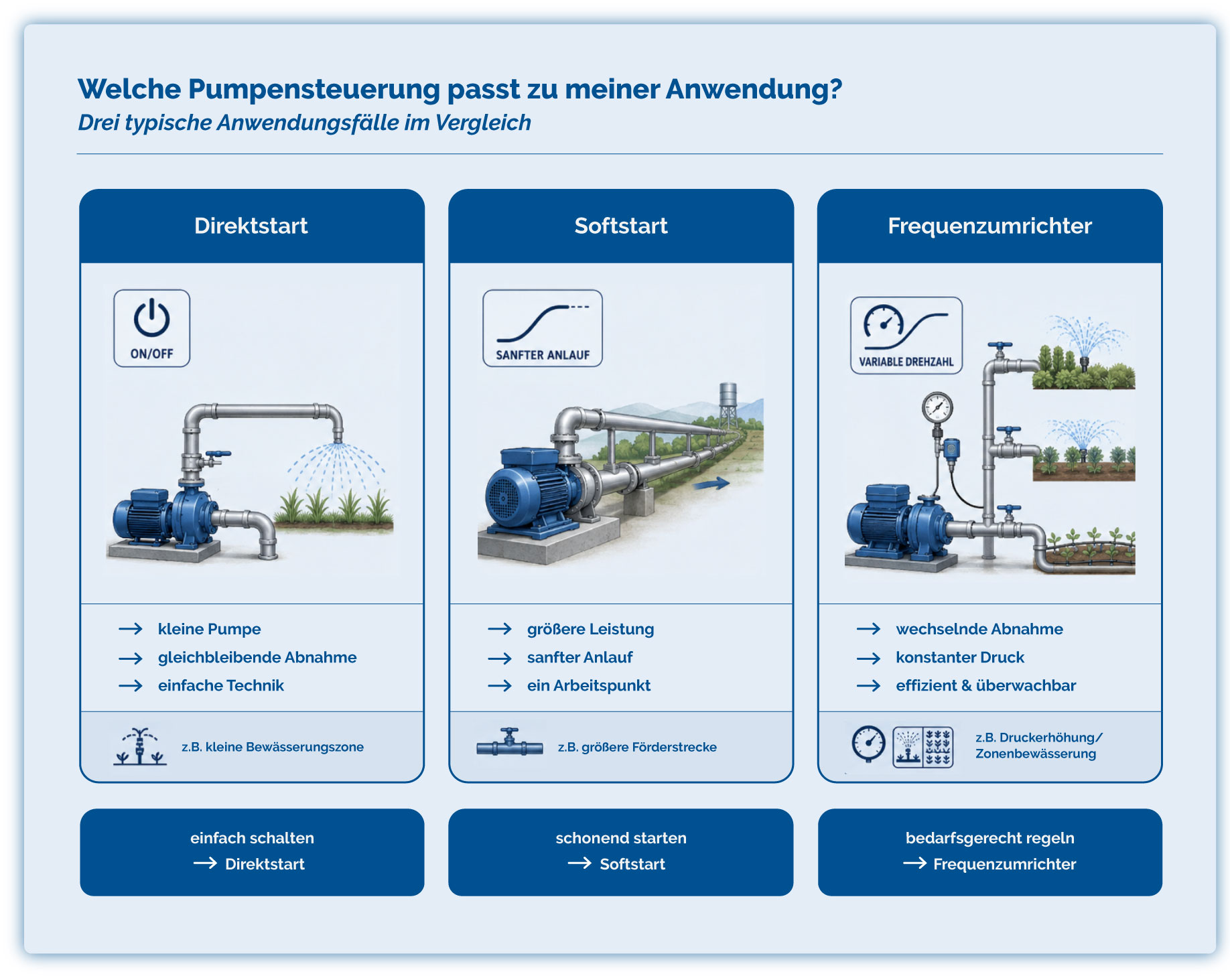

Beispiel 1: Kleine Pumpe mit gleichbleibender Abnahme

Ein typischer einfacher Anwendungsfall ist eine kleinere Pumpe, die immer eine ähnliche Aufgabe erfüllt. Sie versorgt zum Beispiel eine kleine Leitung, eine einzelne Bewässerungszone, eine einfache Befüllung oder eine Anwendung mit nahezu gleichbleibender Wasserabnahme. In solchen Fällen muss die Pumpe häufig nur sicher ein- und ausgeschaltet werden. Die hydraulischen Bedingungen ändern sich kaum, es wird keine konstante Druckregelung benötigt und die Motorleistung ist überschaubar. Für diesen Betriebsfall kann ein Direktstart die passende Lösung sein. Die Pumpe wird direkt geschaltet und läuft nach dem Start mit voller Drehzahl. Technisch kann das zum Beispiel über einen Motorschutzstecker, ein Schütz oder eine einfache Steuerung wie den FluMaster Basic erfolgen. Der Vorteil liegt in der einfachen Technik. Die Lösung ist robust, gut nachvollziehbar und wirtschaftlich sinnvoll, wenn die Anwendung keine Regelung benötigt. Wichtig ist trotzdem, dass die Pumpe ausreichend geschützt wird. Motorschutz, richtige Absicherung und eine sichere Freigabe der Anlage bleiben auch bei einfachen Steuerungen wichtig. Ein Direktstart passt also vor allem dann, wenn die Pumpe klein genug ist, die Wasserabnahme konstant bleibt und der Betrieb ohne besondere Regelanforderung sicher möglich ist.

Beispiel 2: Größere Pumpe mit festem Arbeitspunkt

Ein anderer typischer Fall ist eine größere Pumpe, die zwar immer unter ähnlichen Bedingungen arbeitet, beim Einschalten aber das Netz und die Mechanik stärker belasten würde. Das betrifft häufig Pumpen mit höherer Motorleistung, zum Beispiel bei Befüllungen, Förderstrecken oder Anlagen mit einem festen Arbeitspunkt. Wenn die Abnahme im Betrieb weitgehend gleich bleibt, braucht die Pumpe nicht zwingend eine Drehzahlregelung. Sie soll aber nicht hart direkt ans Netz geschaltet werden. Genau hier ist ein Softstart sinnvoll. Als grobe Orientierung wird der Direktstart ab etwa 5,5 kW Motorleistung je nach Netzanschluss, Betreiberanforderung und Anlagenaufbau häufiger kritisch. Das ist keine starre Grenze, aber ein typischer Bereich, in dem ein Softstart geprüft werden sollte. Der Softstart reduziert den Anlaufstrom und lässt die Pumpe schonender hochlaufen. Dadurch werden Netz, Motor, Kupplung, Rohrleitungen und Armaturen weniger stark belastet. Nach dem Hochlauf arbeitet die Pumpe jedoch weiterhin mit fester Drehzahl. Das ist der entscheidende Punkt: Ein Softstart ist keine Regelung. Er verbessert den Startvorgang, verändert aber nicht den laufenden Betrieb. Deshalb passt er besonders gut zu Anlagen, bei denen nur ein Arbeitspunkt benötigt wird und die Wasserabnahme im Betrieb gleich bleibt. Ein Softstart ist also die richtige Wahl, wenn die Technik einfach bleiben soll, der harte Direktstart aber elektrisch oder mechanisch nicht sinnvoll ist.

Beispiel 3: Bewässerungsanlage mit wechselnden Zonen

Deutlich anders sieht es bei Anlagen aus, in denen sich die Wasserabnahme regelmäßig verändert. Ein typisches Beispiel ist eine Bewässerungsanlage mit mehreren Zonen. Mal ist nur eine kleine Zone aktiv, mal laufen größere Bereiche, mal werden mehrere Verbraucher nacheinander versorgt. Wenn die Pumpe in solchen Situationen immer nur mit voller Drehzahl läuft, entstehen schnell unruhige Betriebszustände. Bei geringer Abnahme kann der Druck steigen, bei höherer Abnahme kann er abfallen. Die Anlage arbeitet dann nicht optimal, obwohl die Pumpe grundsätzlich groß genug sein kann. In solchen Fällen ist ein Frequenzumrichter die deutlich passendere Lösung. Er verändert die Drehzahl der Pumpe und passt die Förderleistung an den tatsächlichen Bedarf an. Sinkt die Wasserabnahme, wird die Drehzahl reduziert. Steigt die Abnahme, erhöht der Frequenzumrichter die Drehzahl wieder. So kann eine Anlage zum Beispiel einen konstanten Druck halten, obwohl sich die aktiven Verbraucher ändern. Gerade bei Bewässerungsanlagen, Druckerhöhungen oder Anlagen mit mehreren Betriebszuständen ist das ein großer Vorteil. Zusätzlich kann die Steuerung mehr Betriebsdaten auswerten. Je nach Aufbau lassen sich Trockenlauf, fehlender Wasserfluss, Druckabweichungen oder andere Störungen besser überwachen. Dadurch wird der Frequenzumrichter nicht nur zur Regelung, sondern auch zu einem wichtigen Baustein für Betriebssicherheit.

Beispiel 4: Druckerhöhung mit wechselnder Abnahme

Ein weiteres typisches Beispiel ist eine Druckerhöhungsanlage. Dort wird nicht immer die gleiche Wassermenge entnommen. Je nach Verbraucher, Tageszeit oder Anlagenzustand ändert sich die Abnahme ständig. Eine einfache Ein-/Aus-Steuerung kann in solchen Fällen zwar grundsätzlich funktionieren, führt aber oft zu häufigem Takten oder größeren Druckschwankungen. Ein Softstart würde den Anlauf verbessern, aber den Druck im laufenden Betrieb nicht aktiv regeln. Ein Frequenzumrichter kann dagegen die Drehzahl anpassen und den Druck gleichmäßiger halten. Die Pumpe läuft nur so schnell, wie es für den aktuellen Bedarf erforderlich ist. Das verbessert den Anlagenkomfort, reduziert unnötige Belastung und kann Energie sparen. Besonders sinnvoll ist diese Lösung, wenn die Pumpe viele Betriebsstunden hat oder häufig im Teillastbereich arbeitet. Denn gerade dann macht es einen Unterschied, ob die Pumpe immer mit voller Drehzahl läuft oder bedarfsgerecht geregelt wird. Beispiel 5: Brunnen oder Wasserquelle mit begrenzter Förderleistung Auch die Wasserquelle beeinflusst die Auswahl der Steuerung. Wenn ein Brunnen oder eine Vorlage nur eine begrenzte Wassermenge liefern kann, muss die Steuerung sicherstellen, dass die Pumpe nicht dauerhaft mehr Wasser fordert, als verfügbar ist. Bei einfachen Anwendungen kann eine passende Schutzfunktion ausreichen. Bei anspruchsvolleren Anlagen kann ein Frequenzumrichter helfen, die Pumpe kontrollierter zu betreiben und besser zu überwachen. Entscheidend ist aber: Die Steuerung ersetzt keine richtige Pumpenauslegung. Wenn der Brunnen dauerhaft nur eine bestimmte Menge liefert, muss die Pumpe grundsätzlich dazu passen. Gerade bei Brunnenpumpen sollten Trockenlaufschutz, Wassermangelüberwachung und die zulässigen Betriebsbedingungen besonders sorgfältig betrachtet werden. Eine zu große Pumpe mit zu einfacher Steuerung kann hier schneller zu Problemen führen als eine passend ausgelegte Pumpe mit geeigneter Überwachung.

Wann einfache Technik die bessere Wahl ist

Nicht jede Anlage wird besser, nur weil sie aufwendiger gesteuert wird. Wenn eine kleine Pumpe selten läuft, die Abnahme gleich bleibt und keine Druckregelung benötigt wird, kann eine einfache Direktstartlösung sehr sinnvoll sein. Auch ein Softstart kann die bessere Wahl sein, wenn es nur darum geht, den Anlauf einer größeren Pumpe sanft zu gestalten. Wenn die Pumpe anschließend immer am gleichen Arbeitspunkt läuft, wäre ein Frequenzumrichter technisch möglicherweise möglich, aber nicht zwingend notwendig. Die beste Lösung ist also nicht automatisch die komplexeste. Eine gute Steuerung passt zur Aufgabe und bleibt so einfach wie möglich, aber so leistungsfähig wie nötig.

Wann ein Frequenzumrichter die bessere Wahl ist

Ein Frequenzumrichter wird besonders dann interessant, wenn sich die Abnahme verändert oder ein konstanter Druck gewünscht ist. Er ist auch dann sinnvoll, wenn Überwachung, Energieeffizienz und ein ruhiger Anlagenbetrieb eine größere Rolle spielen. Das gilt zum Beispiel für Bewässerungsanlagen mit mehreren Zonen, Druckerhöhungsanlagen, Anlagen mit wechselnden Verbrauchern oder Systeme, bei denen die Pumpe viele Stunden im Jahr läuft. Der höhere technische Aufwand muss dabei berücksichtigt werden. Frequenzumrichter brauchen eine saubere Auslegung, passende Parametrierung und ein korrektes elektrisches Konzept. Themen wie EMV, Motorkabellänge, Motorschutz und Filtertechnik sind wichtig. Werden diese Punkte richtig geplant, überwiegen die Vorteile in vielen Anwendungen deutlich.

Fazit: Erst den Betriebsfall verstehen, dann die Steuerung auswählen

Die passende Pumpensteuerung ergibt sich aus dem Betriebsfall. Eine kleine Pumpe mit gleichbleibender Abnahme und einfachen Anforderungen kann oft direkt gestartet werden. Eine größere Pumpe mit festem Arbeitspunkt profitiert häufig von einem Softstart, wenn der Anlaufstrom reduziert und die Mechanik geschont werden soll. Wenn sich die Wasserabnahme verändert, ein konstanter Druck gewünscht ist oder Schutzfunktionen und Energieeffizienz wichtiger werden, ist ein Frequenzumrichter meist die bessere Lösung. Entscheidend ist deshalb nicht nur die Frage, welche Steuerungsart es gibt. Entscheidend ist, wie die Pumpe in der Anlage tatsächlich arbeitet. Wer Motorleistung, Wasserabnahme, Arbeitspunkt, Druckanforderung und Überwachung gemeinsam betrachtet, findet die Steuerung, die technisch und wirtschaftlich zur Anwendung passt.
