Basiswissen Frequenzumrichter

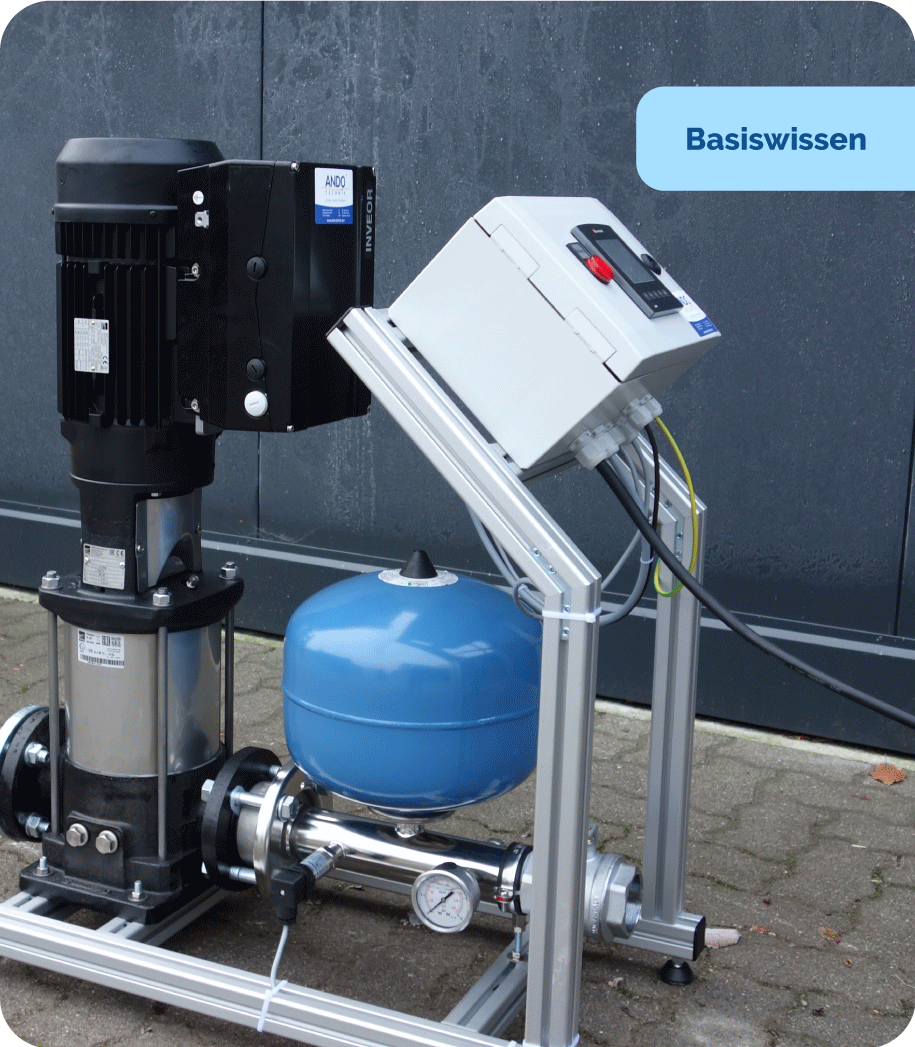

Was ist ein Frequenzumrichter?

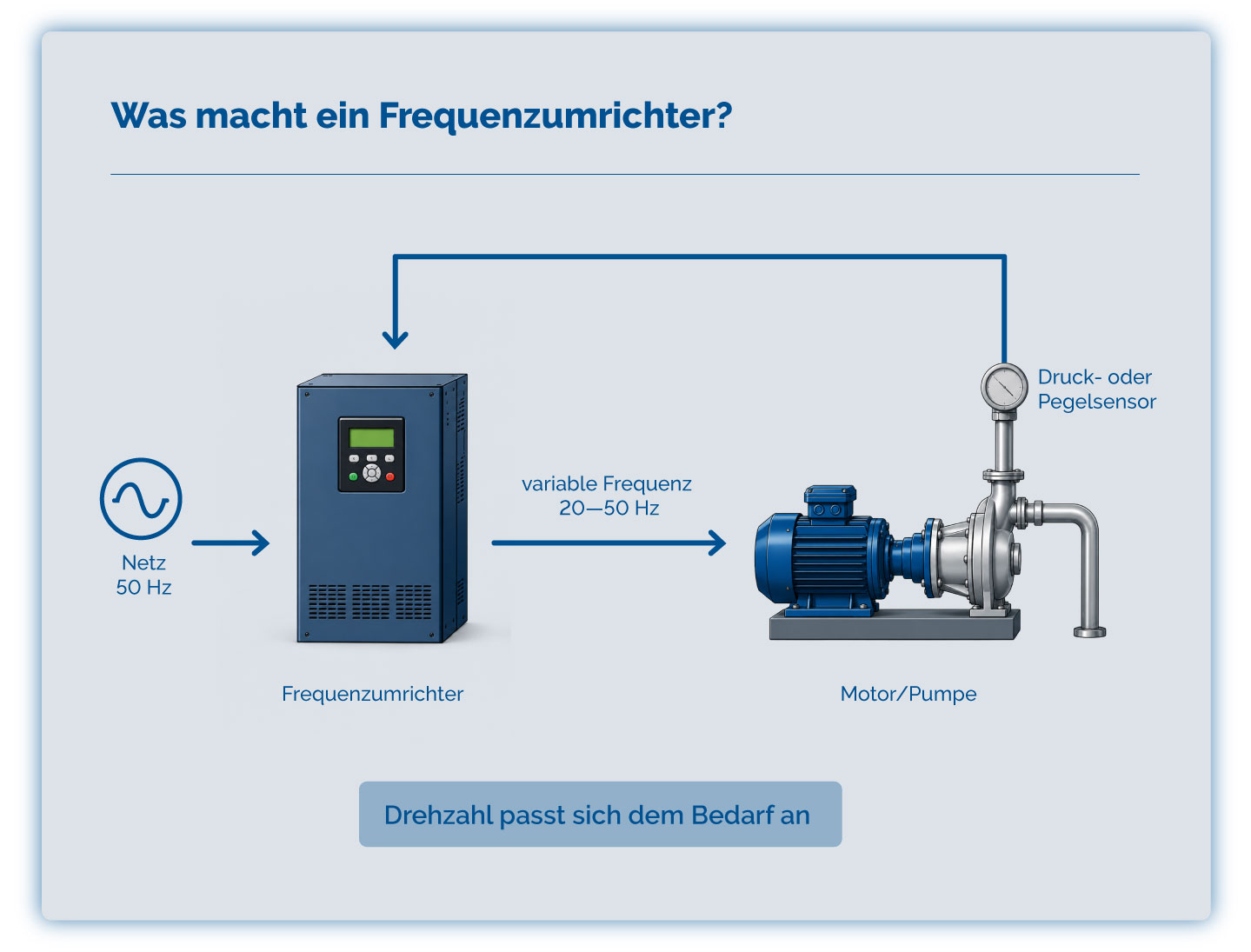

Ein Frequenzumrichter ist ein elektrisches Gerät, das die Drehzahl eines Motors verändern kann. Dafür wird die feste Netzfrequenz von 50 Hz nicht einfach direkt an den Motor weitergegeben. Der Frequenzumrichter wandelt die elektrische Energie zunächst um und erzeugt daraus eine neue, variable Ausgangsfrequenz. Für Pumpen bedeutet das: Der Motor muss nicht immer mit voller Drehzahl laufen. Stattdessen kann die Drehzahl an den tatsächlichen Bedarf der Anlage angepasst werden. Läuft die Pumpe langsamer, verändert sich auch ihr hydraulisches Verhalten. Fördermenge und Förderhöhe sinken, die Pumpe arbeitet auf einer anderen Kennlinie. Das ist der entscheidende Unterschied zu einfachen Schütz- oder Softstartlösungen. Ein Softstart verbessert vor allem den Anlauf. Ein Frequenzumrichter optimiert dagegen den laufenden Betrieb der Pumpe.

Warum ist Drehzahlregelung bei Pumpen sinnvoll?

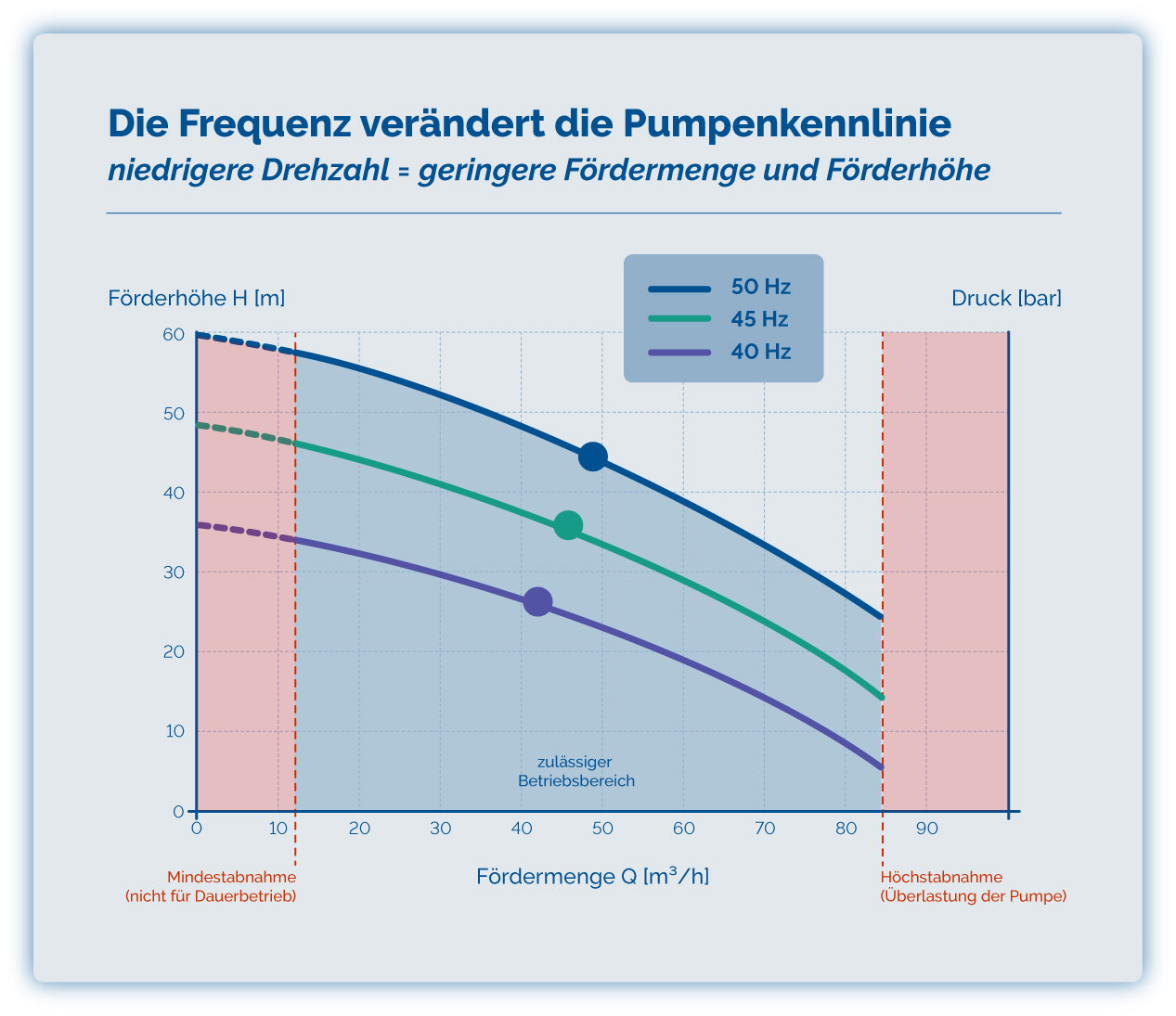

Viele Wasseranlagen benötigen nicht dauerhaft die volle Pumpenleistung. Der Wasserbedarf kann sich verändern, zum Beispiel durch unterschiedliche Bewässerungszonen, wechselnde Abnahmemengen oder unterschiedliche Füllstände. Mit einem Frequenzumrichter kann die Pumpe darauf reagieren. Wird weniger Wasser benötigt, reduziert die Steuerung die Drehzahl. Steigt der Bedarf, wird die Drehzahl wieder erhöht. So kann eine Anlage zum Beispiel einen Druck oder ein Niveau deutlich gleichmäßiger halten. Eine Änderung der Drehzahl verschiebt die Pumpenkennlinie. Für die Praxis bedeutet das: Die Pumpe läuft nicht einfach nur ein oder aus, sondern passt ihre Leistung an die Anlage an.

Wie hilft ein Frequenzumrichter beim Schutz der Pumpe?

Ein Frequenzumrichter kann nicht nur regeln, sondern auch beim Schutz der Pumpe helfen. Über elektrische Werte wie Stromaufnahme, Leistung oder Frequenz lassen sich bestimmte Betriebszustände erkennen. In Verbindung mit einer passenden Pumpensteuerung kann daraus zum Beispiel eine Trockenlaufüberwachung oder eine Abschaltung bei fehlendem Wasserfluss umgesetzt werden. Wichtig ist dabei die saubere Einordnung: Ein Frequenzumrichter ersetzt nicht automatisch jede Sensorik. Je nach Anlage können Drucksensoren, Füllstandssignale oder Durchflussüberwachung weiterhin sinnvoll oder notwendig sein. Der große Vorteil liegt aber darin, dass die Steuerung mehr Informationen über den Motorbetrieb erhält und die Pumpe kontrollierter abschalten kann. Auch mechanisch kann die Drehzahlregelung Vorteile bringen. Sanftere Betriebsübergänge, weniger harte Schaltvorgänge und eine bessere Anpassung an den Anlagenbedarf können Pumpe, Rohrleitungen und Armaturen entlasten. Gerade in Druck- oder Niveausystemen kann das den Betrieb deutlich ruhiger machen.

Warum kann ein Frequenzumrichter Energie sparen?

Der wirtschaftliche Vorteil entsteht vor allem dann, wenn die Pumpe nicht ständig mit voller Leistung laufen muss. Bei geringerer Drehzahl sinkt die Leistungsaufnahme einer Kreiselpumpe deutlich. Deshalb können Frequenzumrichter in vielen Anlagen spürbare Energieeinsparungen ermöglichen. Ein einfaches Beispiel zeigt den Effekt: Eine Pumpe mit 11 kW läuft durchschnittlich 2 Stunden pro Tag. Bei einem Strompreis von 0,40 €/kWh entstehen über 5 Jahre bei voller Leistung rund 40.150 kWh Verbrauch. Wird die Pumpe über einen Frequenzumrichter nur mit 45 Hz betrieben und benötigt dabei etwa 8 kW, sinkt der Verbrauch im gleichen Zeitraum auf rund 29.200 kWh. Die Differenz beträgt etwa 10.950 kWh. Bei 0,40 €/kWh entspricht das ungefähr 4.380 € Einsparung über 5 Jahre. Wenn Frequenzumrichter und Peripherie etwa 3.500 € Mehrkosten verursachen, kann sich die Investition in diesem Beispiel bereits innerhalb dieses Zeitraums rechnen. Die tatsächliche Amortisation hängt natürlich von Laufzeit, Strompreis, Lastprofil und Anlage ab. Als Orientierung ist ein Zeitraum von etwa 5 bis 10 Jahren realistisch. Bei vielen Betriebsstunden oder steigenden Energiepreisen kann es schneller gehen.

Was bedeutet EMV bei Frequenzumrichtern?

EMV steht für elektromagnetische Verträglichkeit. Gemeint ist damit, dass elektrische Geräte ihre Umgebung nicht unzulässig stören und gleichzeitig selbst ausreichend unempfindlich gegenüber Störungen sind. Bei Frequenzumrichtern ist dieses Thema besonders wichtig. Sie erzeugen ihre variable Ausgangsspannung durch sehr schnelles elektronisches Schalten. Diese Technik nennt man Pulsweitenmodulation, kurz PWM. Sie ist notwendig, damit der Motor mit variabler Frequenz betrieben werden kann. Durch dieses schnelle Schalten können jedoch elektromagnetische Störungen entstehen. Betroffen sein können zum Beispiel Sensorleitungen, Analogsignale, Kommunikationsleitungen oder andere elektrische Komponenten in der Anlage. Deshalb braucht eine Frequenzumrichterlösung ein sauberes EMV-Konzept. Dazu gehören passende Leitungsführung, geschirmte Motorkabel, richtige Erdung und geeignete Filter. ANDO-Frequenzumrichterlösungen werden deshalb mit EMV-Filter ausgeführt, um Rückwirkungen auf das elektrische Netz zu reduzieren.

Warum sind Motorkabel und Filter so wichtig?

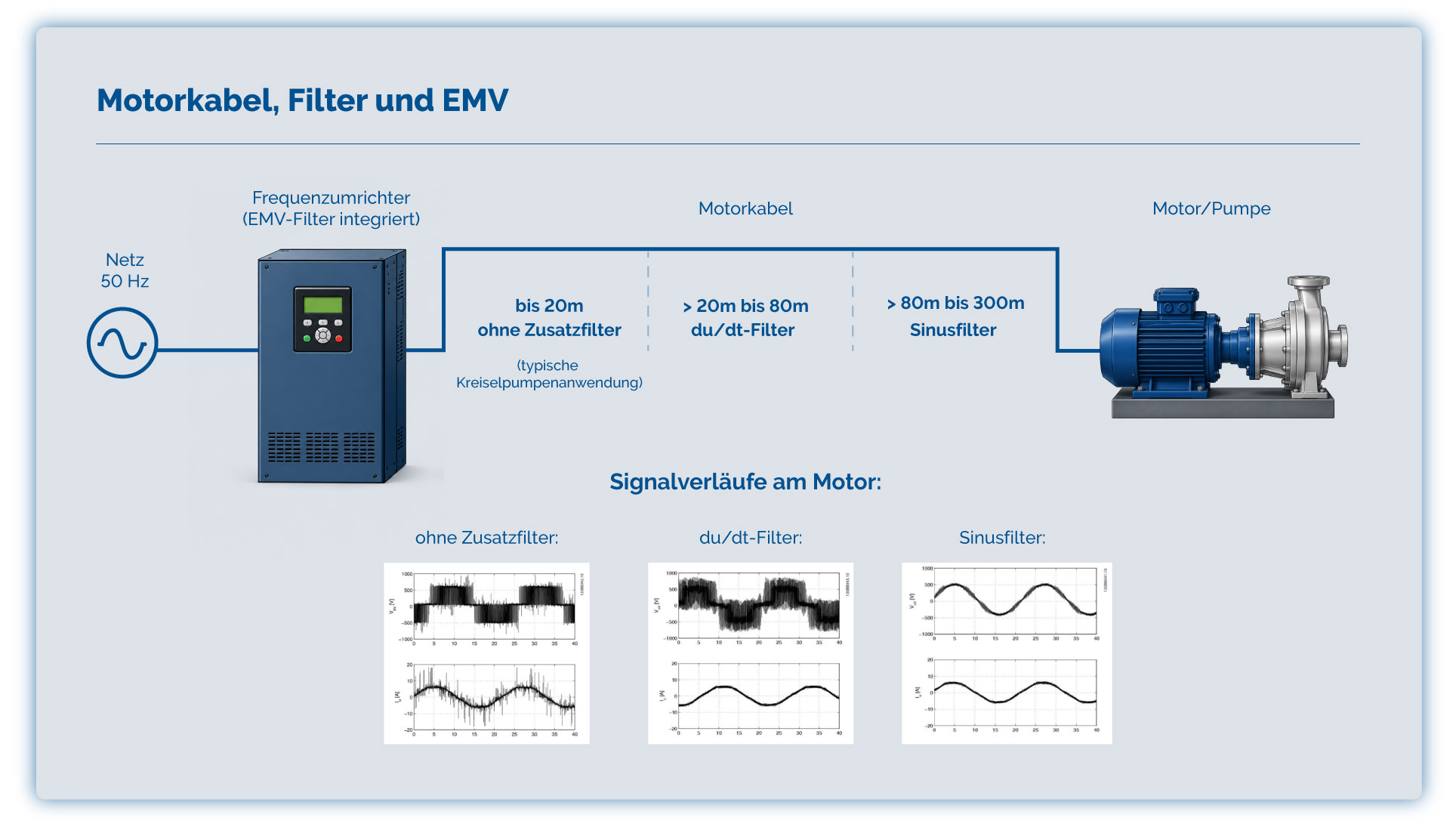

Ein weiterer wichtiger Punkt ist die Belastung des Motors. Die PWM-Ausgangsspannung des Frequenzumrichters ist nicht sinusförmig wie die Netzspannung. Durch schnelle Spannungsflanken können am Motor Überspannungen entstehen. Diese belasten die Wicklungsisolation des Motors. Je länger das Motorkabel zwischen Frequenzumrichter und Motor ist, desto kritischer wird dieser Effekt. Deshalb muss die Kabellänge bei der Planung immer berücksichtigt werden. Als praxisnahe Orientierung gilt: Bei trocken aufgestellten Kreiselpumpen sind Motorkabellängen bis etwa 20 m häufig ohne zusätzlichen Ausgangsfilter möglich. Wird das Motorkabel länger, sollte ein du/dt-Filter vorgesehen werden. Dieser reduziert die Spannungsbelastung am Motor und schützt die Motorwicklung. Bei Brunnenpumpen ist ein du/dt-Filter grundsätzlich zu empfehlen. Dort sind die Leitungen oft länger und die Motoren schwerer zugänglich. Außerdem ist die Wicklungsisolation von Unterwassermotoren besonders zu schützen. Bei sehr langen Motorkabeln oder besonderen Anforderungen ist ein Sinusfilter sinnvoll. Er glättet das Spannungs- und Stromsignal deutlich stärker und nähert es wieder einer sinusförmigen Versorgung an. In der Praxis wird ein Sinusfilter besonders bei sehr langen Leitungen, empfindlichen Motoren oder erhöhten Anforderungen an den Motorschutz eingesetzt.

Fazit: Mehr Technik, aber meist klare Vorteile

Ein Frequenzumrichter macht eine Pumpenanlage technisch anspruchsvoller. EMV, Motorkabellänge, Filtertechnik und Motorschutz müssen sauber geplant werden. Wird das nicht berücksichtigt, können Störungen oder eine erhöhte Belastung des Motors entstehen. Richtig ausgelegt bietet der Frequenzumrichter aber deutliche Vorteile. Die Pumpe kann bedarfsgerecht geregelt werden, Druck oder Niveau lassen sich gleichmäßiger halten, Schutzfunktionen können verbessert und Energiekosten gesenkt werden. Für viele moderne Wasser- und Pumpenanlagen ist ein Frequenzumrichter deshalb nicht nur eine Komfortfunktion, sondern eine technisch und wirtschaftlich sinnvolle Lösung.
