Vom Anschlussplan zum Steuergerät: hydroOne passend auslegen

Warum die Auslegung nicht beim Steuergerät beginnt

Wer eine Wasser- oder Bewässerungsanlage automatisieren möchte, denkt oft zuerst an das Steuergerät. Das ist verständlich, führt aber nicht immer zur passenden Auswahl. Entscheidend ist nicht nur, welche Funktion die Anlage später erfüllen soll, sondern welche Geräte, Signale und Sensoren tatsächlich angeschlossen werden müssen. Ein hydroOne-Steuergerät wird deshalb sinnvollerweise vom Anschlussplan aus gedacht. Welche Magnetventile sollen geschaltet werden? Welche Pumpen oder Dosiergeräte werden eingebunden? Welche Füllstände, Freigaben, Leermeldungen oder Taster müssen erfasst werden? Und welche Messwerte werden als analoges Signal an die Steuerung übergeben? Erst wenn diese Punkte sauber aufgenommen sind, lässt sich beurteilen, welche Ein- und Ausgänge benötigt werden und welche Ausführung des Steuergerätes zur Anlage passt.

Erst die Anlage erfassen, dann die Ein- und Ausgänge zählen

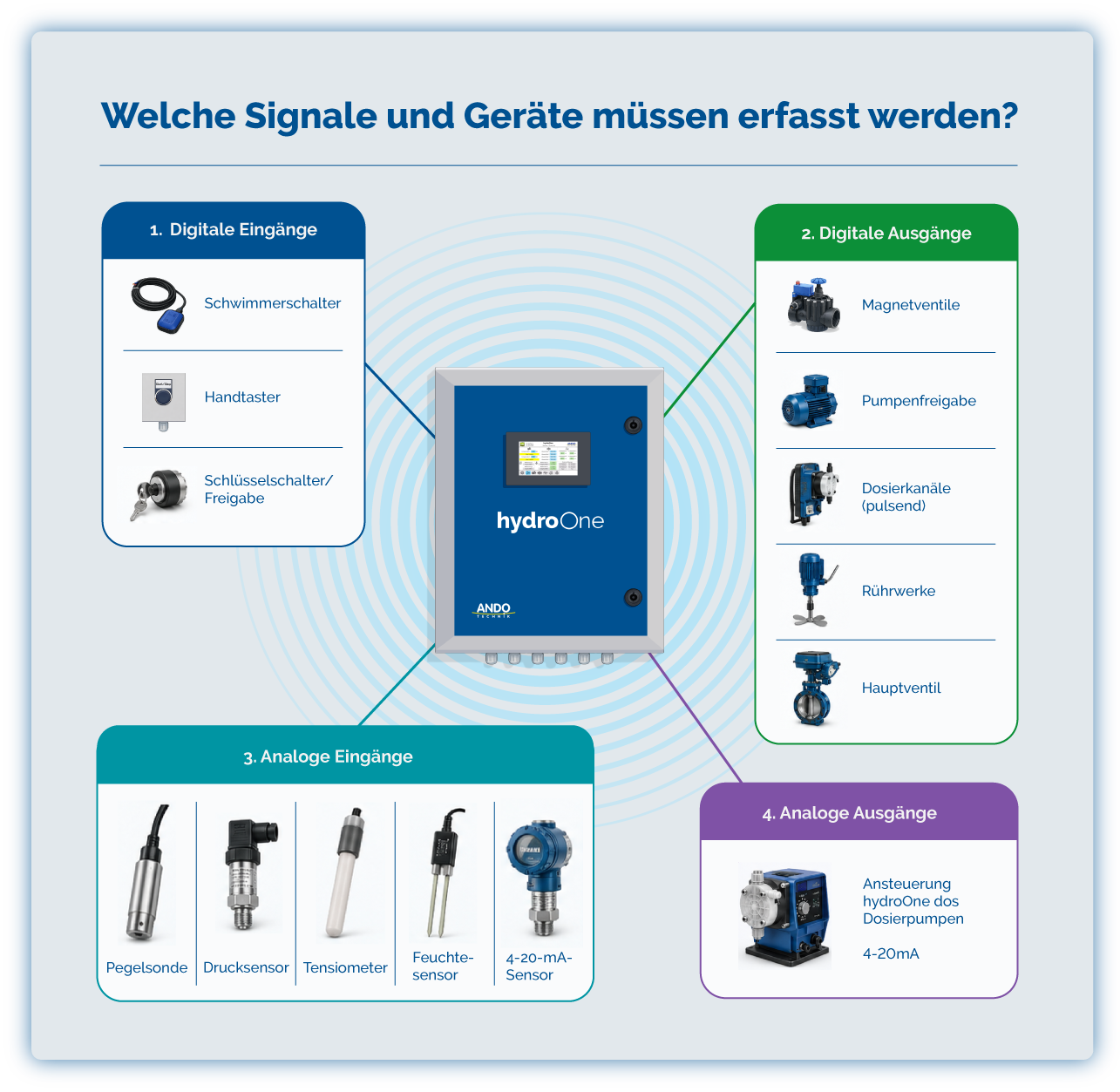

Der wichtigste Schritt bei der Auslegung ist eine vollständige Übersicht aller anzuschließenden Komponenten. Dazu gehören nicht nur die offensichtlichen Verbraucher wie Magnetventile oder Pumpen, sondern auch Schalter, Sensoren, Wasserzähler, Dosiergeräte und mögliche Erweiterungen. In der Praxis ist es sinnvoll, die Anlage gedanklich in Bereiche aufzuteilen. Zuerst werden die zu steuernden Geräte betrachtet, also zum Beispiel Ventile, Pumpen, Dosierkanäle oder Rührwerke. Danach folgen die Signale, die der Steuerung Informationen liefern: Schwimmerschalter, Taster, Schlüsselschalter, Leermeldungen, Pegelsonden, Tensiometer oder andere Sensoren. Aus dieser Übersicht entsteht der eigentliche I/O-Bedarf. I/O steht für Input und Output, also Eingänge und Ausgänge der Steuerung. Eingänge erfassen Zustände oder Messwerte. Ausgänge schalten Geräte oder geben Stellwerte an angeschlossene Komponenten weiter.

Digitale Eingänge: einfache Zustände sicher erfassen

Digitale Eingänge werden für Signale verwendet, die im Grundsatz nur zwei Zustände kennen: aktiv oder nicht aktiv. Typische Beispiele sind Schwimmerschalter, Taster, Schlüsselschalter, Freigaben, Leermeldungen oder Störmeldungen externer Geräte. Ein Schwimmerschalter kann zum Beispiel melden, ob ein Behälter einen bestimmten Füllstand erreicht hat. Ein Schlüsselschalter kann als Freigabe dienen, damit ein Anlagenteil nur bei berechtigter Bedienung eingeschaltet werden kann. Ein externer Taster kann einen manuellen Start auslösen, etwa für eine Bewässerungszone oder eine Funktion vor Ort. Auch Leermeldungen von Dosierbehältern oder Störkontakte externer Komponenten gehören in diese Betrachtung. Werden sie bei der Auslegung vergessen, fehlt später möglicherweise ein wichtiger Eingang für Überwachung, Freigabe oder Alarmierung. Deshalb sollte bei der Planung nicht nur gefragt werden, was die Anlage aktiv schalten soll. Genauso wichtig ist die Frage, welche Zustände hydroOne erkennen muss, um die Anlage sicher und nachvollziehbar zu betreiben.

Digitale Ausgänge: Magnetventile, Pumpen und weitere Verbraucher schalten

Digitale Ausgänge werden benötigt, wenn hydroOne ein Gerät ein- oder ausschalten soll. Dazu zählen vor allem Magnetventile in Bewässerungsanlagen, aber auch Pumpenfreigaben, Hauptventile, Dosierkanäle, Rührwerke oder andere externe Verbraucher. Gerade bei Bewässerungsanlagen ist die Anzahl der Magnetventile ein zentraler Punkt. Jede Zone, die separat angesteuert werden soll, benötigt eine eigene Ansteuerung. Bei größeren Anlagen können schnell viele Ventile zusammenkommen. Zusätzlich können Hauptventile, Pumpenanforderungen oder Freigaben für weitere Anlagenteile erforderlich sein. Auch in der Dosiertechnik sind digitale Ausgänge wichtig. Je nach Aufbau können Dosierkanäle pulsend angesteuert werden. Zusätzlich können Rührwerke für Dosierbehälter, Freigaben oder Hilfsfunktionen hinzukommen. Diese Ausgänge sollten von Anfang an mitgezählt werden, damit die Steuerung nicht nur für die Grundfunktion, sondern auch für den tatsächlichen Anlagenbetrieb passend ausgelegt ist.

Analoge Eingänge: Messwerte statt einfacher Ein/Aus-Signale

Nicht jedes Signal ist ein einfacher Schaltzustand. Viele Sensoren liefern einen Messwert. Dafür werden analoge Eingänge benötigt. Typische Beispiele sind Pegelsonden, Drucksensoren, Tensiometer, Feuchtesensoren oder andere Sensoren mit einem definierten Messbereich. In vielen Anwendungen werden solche Messwerte über ein 4–20-mA-Signal übertragen. Dabei steht nicht nur „ein“ oder „aus“ zur Verfügung, sondern ein kontinuierlicher Wert innerhalb eines Messbereichs. Eine Pegelsonde kann zum Beispiel den Füllstand eines Tanks erfassen. Ein Tensiometer kann Hinweise auf die Bodenfeuchte liefern. Ein Drucksensor kann den aktuellen Anlagendruck an die Steuerung übergeben. Diese Messwerte können für Überwachung, Alarmierung oder automatische Steuerfunktionen genutzt werden. Ein Tank kann abhängig vom Füllstand nachgespeist werden. Eine Bewässerung kann abhängig von einem Messwert freigegeben oder gestartet werden. Ein zu niedriger Füllstand kann eine Pumpe sperren, bevor Schäden entstehen. Für die Auslegung bedeutet das: Jeder Sensor mit Messbereich muss als analoger Eingang berücksichtigt werden. Zusätzlich muss klar sein, welcher Messbereich erfasst wird und welche Einheit später im System sinnvoll dargestellt werden soll.

Analoge Ausgänge: Dosierpumpen gezielt ansteuern

Analoge Ausgänge werden benötigt, wenn ein Gerät nicht nur ein- oder ausgeschaltet, sondern mit einem veränderlichen Signal angesteuert werden soll. Ein typisches Beispiel ist die Ansteuerung von hydroOne dos Dosierpumpen über ein analoges Signal. Das ist besonders dann relevant, wenn eine Dosierung mengenproportional oder geregelt erfolgen soll. Die Dosierleistung kann dann passend zum Prozess vorgegeben werden, statt nur über ein einfaches Ein/Aus-Signal zu arbeiten. Bei der Planung sollte deshalb geprüft werden, ob Dosierpumpen lediglich freigegeben oder tatsächlich proportional angesteuert werden sollen. Werden analoge Ausgänge benötigt, müssen diese in der I/O-Liste von Anfang an vorgesehen werden.

Wasserzähler und Durchflussmessung nicht vergessen

Wasserzähler werden bei der Auslegung häufig unterschätzt. Für viele Anwendungen sind sie jedoch eine wichtige Grundlage für Kontrolle, Überwachung und Auswertung. Sie können helfen, Durchflussmengen zu erfassen, Verbräuche auszuwerten oder Abweichungen zwischen erwartetem und gemessenem Wasserfluss zu erkennen. In Bewässerungsanlagen kann ein Wasserzähler zum Beispiel zeigen, ob die geöffnete Ventilgruppe tatsächlich den erwarteten Durchfluss erreicht. In Verbindung mit Dosiertechnik ist die Durchflussmessung besonders wichtig, weil eine mengenproportionale Dosierung eine verlässliche Erfassung des aktuellen Wasserdurchflusses benötigt. Auch Wasserzähler können unterschiedliche Signale liefern. Je nach Ausführung kann ein Impulssignal oder ein analoges Signal verwendet werden. Für die Auslegung ist deshalb nicht nur wichtig, ob ein Wasserzähler vorhanden ist, sondern auch, welches Signal er liefert und wie dieses in hydroOne eingebunden werden soll.

Reserven für Erweiterungen einplanen

Eine Anlage bleibt selten über viele Jahre unverändert. Häufig kommen später zusätzliche Ventile, Sensoren, Taster, Dosierkanäle oder Überwachungsfunktionen hinzu. Deshalb sollte ein hydroOne-Steuergerät nicht zu knapp ausgelegt werden. Eine kleine Reserve bei Ein- und Ausgängen schafft Planungssicherheit und kann spätere Erweiterungen deutlich vereinfachen. Das gilt besonders bei Anlagen, die stufenweise ausgebaut werden sollen. Auch wenn zu Beginn nur wenige Funktionen benötigt werden, kann es sinnvoll sein, bereits mögliche spätere Anforderungen mitzudenken. Typische Erweiterungen sind zusätzliche Bewässerungszonen, weitere Füllstandssensoren, eine Düngerdosierung, Leermeldungen an Dosierbehältern, zusätzliche Handtaster oder die Einbindung weiterer Wasserquellen.

Vom I/O-Bedarf zur passenden hydroOne-Ausführung

Wenn alle Signale, Sensoren und Verbraucher erfasst sind, lässt sich die passende hydroOne-Ausführung deutlich sicherer bestimmen. Die I/O-Liste zeigt, wie viele digitale Eingänge, digitale Ausgänge, analoge Eingänge und analoge Ausgänge tatsächlich benötigt werden. Dabei sollte nicht nur die reine Anzahl betrachtet werden. Auch die Funktion der einzelnen Signale ist wichtig. Ein Magnetventil stellt andere Anforderungen als ein Sensor mit 4–20-mA-Signal. Eine Dosierpumpe, die analog angesteuert wird, muss anders berücksichtigt werden als ein Rührwerk, das nur ein- und ausgeschaltet wird. Je genauer diese Punkte vor der Auswahl geklärt sind, desto besser passt das Steuergerät später zur Anlage. Gleichzeitig wird die Inbetriebnahme übersichtlicher, weil bereits im Vorfeld klar ist, welche Funktion auf welchen Anschluss gehört.

Fazit: Eine gute Auslegung beginnt mit einer sauberen Signalliste

Das passende hydroOne-Steuergerät wird nicht allein über die gewünschte Anwendung ausgewählt, sondern über die tatsächlich anzuschließenden Komponenten. Entscheidend ist eine saubere Übersicht über alle Ventile, Pumpen, Sensoren, Taster, Freigaben, Wasserzähler, Dosierkanäle und weiteren Signale. Digitale Eingänge erfassen Zustände wie Freigaben, Taster oder Leermeldungen. Digitale Ausgänge schalten Magnetventile, Pumpen, Dosierkanäle oder Rührwerke. Analoge Eingänge erfassen Messwerte von Sensoren mit Messbereich, zum Beispiel Pegelsonden oder Tensiometer. Analoge Ausgänge werden benötigt, wenn Geräte wie Dosierpumpen mit einem veränderlichen Signal angesteuert werden sollen. Wer diese Punkte frühzeitig aufnimmt, schafft die Grundlage für eine passende, übersichtliche und erweiterbare Steuerungslösung. So wird aus dem Anschlussplan Schritt für Schritt die richtige hydroOne-Auslegung.
